IPX 시리즈는 경기장, 경기장, 예배당, 콘서트 홀, 극장 및 정교한 스피커 처리 기능이 있는 고전력 멀티채널 앰프가 필요한 기타 애플리케이션과 같은 고정 설치 애플리케이션에 대한 전용 앰프입니다. 통합 DSP는 FIR 드라이브를 포함하여 48kHz 또는 진정한 96kHz에서 실행할 수 있습니다. 아날로그 입력 외에도 Dante 및 OMNEO 네트워크 입력을 통한 OCA도 사용할 수 있습니다. 포괄적인 폴백 옵션을 통해 중복 시나리오가 가능합니다.

각 채널은 저임피던스 모드 또는 70V/100V 다이렉트 드라이브 모드에서 개별적으로 작동할 수 있습니다. 브리징을 통해 140V/200V 직접 구동도 가능합니다. 2개 채널을 병렬로 연결하고 4개 채널을 병렬 브리지할 수 있어 모든 종류의 스피커를 구동할 수 있습니다.

디지털 방식으로 제어되는 인터리브 PFC 공급으로 인해 까다로운 주 전원 공급 상황에서도 안정적인 작동이 보장됩니다. 무효 전류는 최소로 제한되어 주전원 설치 및 설치 시 주전원 퓨즈 비용을 줄여줍니다.

유휴 모드 또는 조명 모드 작동의 경우 IPX 시리즈 앰프는 자동으로 더 낮은 에코 레일로 전환되어 운영 비용을 더욱 절감합니다. 에코 모드에서는 앰프가 완전한 기능을 유지하고 감독됩니다.

IPX 시리즈 앰프는 IRIS‑Net에 완벽하게 통합되어 있지만 전면 패널의 OLED 디스플레이를 통해 앰프의 빠른 현장 제어 및 감독이 가능합니다.

IPX 시리즈 앰프의 연결성은 고정 설치 애플리케이션에 최적화되어 있습니다.

명세서

증폭기 모델	IPX10:8
출력 파워
Low-Z 모드: 부하 임피던스	2Ω	2.7Ω	4Ω	8Ω
최대 출력 전력 1
일반 모드, 모든 채널 구동	1300와트	1500와트	1250W	1250W
브리지드	-	-	2600W	2500W
평행한	2500W	3000와트	2500W	1250W
병렬 브리지	5200W	6000W	5000W	5000W
직접 구동 모드: 공칭 전압	70V	100V	140V2	200V 2
최대 출력 전력 1	1250W	1250W	2500W	2500W
앰프 채널 수	8
최대 출력 전압, 일반 모드, 채널당	150V 피크
최대 출력 전류, 일반 모드, 채널당	41 A 피크
증폭기
전압 이득
Low-Z 모드, 참조. 1kHz	32.0dB, 조정 가능 20.0~44.0dB
직접 구동 모드	70/100/140/200V의 경우 33.2/36.2/39.2/42.2dB
입력 감도
Low-Z 모드, 최대 출력 전압	10.7 dBu(2.66 V), 조정 가능 -1.3 — 22.7 dBu
직접 구동 모드	6dBu(1.55V), 고정
THD 최대 3dB 이하, AES17, 1kHz	< 0.05%
DIM 100 3.15kHz, 15kHz	< 0.15 %
IMD-SMPTE, 60Hz, 7kHz	< 0.05%
누화 참조. 1kHz, 최대 12dB 미만, 8Ω	< -80dB
주파수 응답, 참조 1kHz, 아날로그 입력에서 스피커 출력까지	20Hz~20kHz(±0.5dB)
감쇠 계수, 20Hz ~ 200Hz, 8 ±	> 400
출력단 토폴로지	클래스 D, 고정 주파수
신호 대 잡음비 증폭기
A-가중, 아날로그 입력	112dB
A-가중치, 디지털 입력	115dB
출력 잡음
A-가중, 아날로그 입력	< -70dBu
A-가중치, 디지털 입력	< -73dBu
연결성
아날로그 오디오 입력/스루
유형	4 x 6핀 Euroblock, 수
최대 입력 레벨	+21dBu
입력 임피던스, 액티브 밸런스	20 ㏀
디지털 입력과 동일한 기준 레벨	0dBFS의 경우 +21dBu
스피커 출력	2 x 8핀 유로블록, 6mm, 암컷
일반적인
전력 소비
정격 전력 소비량 (BTU 표 참조)	1300와트
⅛ 4Ω에서 최대 출력 전력	1780W (1780W)
유휴 모드(입력 신호 없음)	105와트
대기 모드	< 18W
크기 (W x H x D), mm	483 x 88.1 x 514.2
무게	16.8kg(37.1파운드)
선적 무게	19.1kg(42.1파운드)
디지털 신호 처리
샘플링 속도	48kHz / 96kHz, OMNEO/Dante 동기화
신호 지연/대기 아날로그 입력에서 스피커 출력까지, 48kHz/96kHz	0.70밀리초 / 0.53밀리초
Dante 네트워크 대기 시간	일반. 1.00ms
신호 처리
사용자 EQ	채널당 12개 필터, PEQ, LoShelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, HiPass, Lo-Pass 및 Notch로 선택 가능; 추가 비대칭 필터 유형이 있는 2개 필터
사용자 지연	채널당 0~2000ms(단위: µs, ms, s, cm, m, 인치, 피트)
어레이 EQ	채널당 필터 5개, PEQ, LoShelv, Hi-Shelv, Hi-Pass, LoShelvQ, HiShelvQ, Lo-Pass 및 All-Pass로 선택 가능
어레이 지연	채널당 0~500ms(단위: µs, ms, s, cm, m, 인치, 피트)
스피커 EQ	채널당 10개 필터, PEQ, LoShelv, Hi-Shelv, Hi-Pass, Lo-Pass 및 All-Pass로 선택 가능
스피커 X-오버	dB 채널당 Hi-Pass 및 Lo-Pass, 6/12/18/24/30/36/42/48 dB Bessel/Butterworth, 12/24/48 Linkwitz-Riley; 정렬 지연, 채널당 0~20ms
연사 FIR	최대 1025개 탭, 선형 위상 필터, 선형 위상 브릭월 X-Over
스피커 리미터	채널당 피크 예상 제한기 및 RMS/TEMP 제한기
기타 기능	소스 선택 및 혼합, 레벨, 음소거, 극성, 사인 및 잡음 발생기, 파일럿 톤 발생기 및 감지, 레벨 미터, 임피던스 측정 및 부하 모니터링
메모리
DSP 사전 설정	1개의 공장 사전 설정 + 20개의 사용자 사전 설정
스피커 풀 사전 설정	30개의 스피커 설정
소스 감독 및 폴백	아날로그 및 OMNEO/Dante 입력에서 파일럿 톤 감독, 대체 소스 선택으로 전환
연결성
회로망
유형	2 x Neutrik EtherCON/RJ45, 예비 기본/보조
일반적인	1000base-T/100base-TX, 통합 스위치
네트워크 오디오 입력	8개 채널, 48/96kHz, OMNEO/Dante 형식
네트워크 오디오 출력(모니터)	2채널, 48/96kHz, OMNEO/Dante 포맷
메인 입력	1 x 뉴트릭 powerCON-HC
GPIO 제어 포트
유형	1 x 8핀 유로블록, 수컷
포트 및 작동 모드	3 x GPIO, 전환 가능한 아날로그 입력/디지털 입력/디지털 출력
아날로그 입력 범위	0V ~ +13V, 40㏀ 입력 저항
디지털 입력 제한	ON: < 1.5V / OFF: > 2.0V, 내부 풀업(10㏀)
디지털 출력	ON: 출력이 GND로 전환됨, 최대 200mA OFF: 오픈 컬렉터(40 ㏀ ~ GND)
기준 전압 출력	+10V, 최대 200mA, 감시, 단락 보호
READY/FAULT 접점	갈바닉 절연 릴레이, 최대 30VDC/500mADC
일반적인
사용자 인터페이스
표시하다	흑백 OLED 256x64
전면 패널 표시기	4개의 상태 LED(전원, 대기, 오류, OMNEO)
전면 패널 작동 요소	3개의 버튼(UP, ENTER, DOWN)
후면 패널 표시기	상태 LED(STATUS) 1개
후면 패널 작동 요소	주전원 스위치
전력 요구 사항	100V ~ 240V, 50Hz ~ 60Hz AC
전원 공급 토폴로지	디지털 제어 역률 보정 기능이 있는 스위칭 모드 전원 공급 장치
보호	오디오 제한기, 고온, DC, HF, 단락, 역기전력, 피크 전류 제한기, 돌입 전류 제한기, 켜기 지연, 주전원 회로 차단기 보호, 주전원 과전압/저전압 보호
냉각	전면에서 후면으로 온도 조절이 가능한 팬, 감독됨
주변 온도 한계	+5 °C ~ +40 °C (+40 °F ~ +105 °F)
IEC 보호 등급	클래스 I (접지)
전자기 환경	E1, E2, E3
색상	검은색
정격 조건의 증폭기, Low-Z 정상 작동 모드, 모든 채널 구동, 4Ω 부하, 아날로그 입력, 32dB 이득, 48kHz 샘플링 속도(달리 지정되지 않은 경우) 1 IHFA-202(동적 헤드룸, 버스트 1kHz/20ms 켜짐/480ms 꺼짐/로우 레벨 -20dB)에 따른 최대 출력 전력에 대한 테스트 신호. 2 브리지 작동 모드에서만 사용 가능합니다.

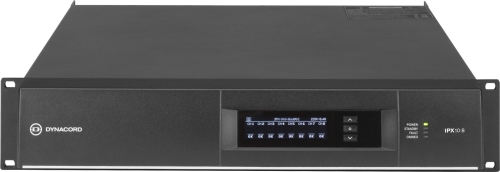

IPX10:8

8 x 1250w 다중 채널 설치 DSP 클래스 D 앰프
