Dynacord의 TGX 4채널 라이브 사운드 앰프는 시중에서 가장 강력한 제품 중 하나이며, 프로 오디오 전자 엔지니어링의 정점을 상징합니다.

전례 없는 전력 밀도와 함께 Dynacord의 고유한 오디오 품질, 고급 안정성 및 전력 효율성을 제공합니다. 독일에서 설계 및 제조된 TGX 앰프는 대규모 라이브 공연 사운드 애플리케이션을 위한 궁극의 증폭 솔루션으로 제작되었습니다. 오디오 산업에서 가장 경험이 풍부한 R&D 팀 중 하나인 Dynacord 엔지니어링이 개발한 여러 가지 독점 앰프 기술을 구현합니다.

3개의 TGX20 DSP 앰프, 전원 분배, 입력 및 출력 인터페이스, 네트워크 이중화를 포함하여 사전 구성된 시스템 랙을 사용할 수 있습니다.

출력 파워
부하 임피던스	2Ω입니다	2.7Ω	4Ω	8Ω
최대 출력 전력 1 모든 채널 구동	2600와트	3000와트	2500W	1250W
앰프 채널 수	4
스펙

최대 출력 전압	150V 피크
최대 출력 전류	53A 피크
증폭기
전압 이득 기준 1kHz	32.0dB, 조정 가능 24-40dB
입력 감도 참조 최대 출력 전압	10.7dBu(2.66V), 조정 가능 2.7-18.7dBu
THD 최대 3dB 미만, AES17, 1kHz	< 0.05 %
IMD-SMPTE, 60Hz, 7kHz	< 0.05 %
DIM100, 3.15kHz, 15kHz	< 0.15%
크로스토크 참조 1kHz, 최대 12dB 아래, 8Ω	< -80dB
주파수 응답 참조 1kHz, 아날로그 입력에서 스피커 출력까지	20Hz ~ 20kHz(±0.5dB)
감쇠 계수, 20Hz ~ 200Hz, 8Ω	> 400
출력단 토폴로지	D등급, 고정 주파수
신호 대 잡음 비율
A-가중, 아날로그 입력	112dB
A-가중, 디지털 입력	115데시벨
출력 노이즈
A-가중, 아날로그 입력	< -70dBu
A-가중, 디지털 입력	< -73dBu
디지털 신호 처리
샘플링 속도	48kHz/96kHz, OMNEO/Dante 동기화
신호 지연/지연
아날로그 입력 - 스피커 출력, 48kHz/96kHz	0.70ms/0.53ms
AES3 입력 - 스피커 출력, 48kHz/96kHz	1.00ms/0.66ms
Dante 네트워크 지연	일반. 1.00ms
신호 처리	32/40비트, 부동소수점
사용자 EQ	채널당 12개 필터, PEQ, Lo-Shelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, Hi-Pass, Lo-Pass 및 Notch로 선택 가능 이중 비대칭 필터 유형이 추가된 필터 2개
사용자 지연	채널당 0~2000ms(단위: μs, ms, s, cm, m, 인치, 피트)
어레이 EQ	채널당 필터 5개, PEQ, Lo-Shelv, Hi-Shelv, Lo-ShelvQ, Hi-ShelvQ, Hi-Pass, Lo-Pass 및 All-Pass로 선택 가능
배열 지연	채널당 0~500ms(단위: μs, ms, s, cm, m, 인치, 피트)
스피커 EQ	채널당 10개의 필터, PEQ, Lo-Shelv, Hi-Shelv, Hi-Pass, Lo-Pass 및 All-Pass로 선택 가능
스피커 X-오버	채널당 하이패스 및 로우패스, 6/12/18/24/30/36/42/48dB Bessel/Butterworth, 12/24/48dB Linkwitz-Riley; 정렬 지연, 채널당 0~20ms
스피커 FIR	최대 1025개 탭, 선형 위상 필터, 선형 위상 브릭월 X-Over
스피커 리미터	채널당 피크 예상 리미터 및 RMS/TEMP 리미터
기타 기능	소스 선택 및 믹스, 레벨, 음소거, 극성, 사인 및 노이즈 생성기, 레벨 미터, 임피던스 측정 및 부하 모니터링
메모리
DSP 사전 설정	1개 공장 + 20명 사용자
스피커 풀 사전 설정	30가지 스피커 설정
소스 감독 및 폴백	AES3 잠금 및 OMNEO/Dante 네트워크 감독, 대체 소스 선택으로 전환
연결성
아날로그 오디오 입력/스루
유형	AES3 잠금 및 OMNEO/Dante 네트워크 감독, 대체 소스 선택으로 전환
최대 입력 레벨	+24dBu
입력 임피던스, 액티브 밸런스	20kΩ
디지털 입력과 동일한 기준 레벨	0dBFS의 경우 +21dBu
디지털 오디오 입력/스루
유형	2 x 3핀 XLR(아날로그 입력/스루의 대체 사용)
체재	AES3(AES/EBU)
입력 샘플 속도	32~192kHz, 내부 샘플링 속도 변환기
스루 커넥터	활성 버퍼링, 장치에 전원이 공급되지 않으면 직접 바이패스
회로망
유형	2 x Neutrik etherCON/RJ45, 중복 PRIMARY/SECONDARY
체재	1000base-T/100base-TX, 통합 스위치
네트워크 오디오 입력	8채널, 48/96kHz, OMNEO/Dante 포맷
네트워크 오디오 출력(모니터)	2채널, 48/96kHz, OMNEO/Dante 형식
전면 서비스 포트	USB 유형 A 1개
주전원 입력	1 x Neutrik powerCON-HC
스피커 출력	4×NL4
일반적인
사용자 인터페이스
표시하다	320 x 240 픽셀, 3.5" 컬러 TFT"
전면 패널 표시기	풀 컬러 LED 조명 링
전면 패널 조작 요소	회전 인코더, 정전식 터치 스크린
후면 패널 표시기	2 x LED(AES3 입력 모드 활성화, Amp-Find)
후면 패널 조작 요소	주전원 스위치
전력 요구 사항	100V ~ 240V, 50Hz ~ 60Hz AC
전력 소비
정격 전력 소비	1200W
⅛ 4Ω에서 최대 출력 전력	1765W
유휴 모드(입력 신호 없음)	80와트
대기 모드	< 18W
전원 공급 토폴로지	디지털 제어 역률 보정 기능을 갖춘 스위칭 모드 전원 공급 장치
보호	오디오 리미터, 고온, DC, HF, 단락 회로, 역기전력, 피크 전류 리미터, 돌입 전류 리미터, 켜짐 지연, 메인 회로 차단기 보호, 메인 과전압/저전압 보호
냉각:	전면에서 후면까지, 온도 조절 팬, 감독됨
주변 온도 한계	+5 °C ~ +40 °C (+40 °F ~ +105 °F)
IEC 보호 등급	클래스 I(접지)
전자기 환경	E1, E2, E3
색상	검은색
크기(W x H x D), mm	483x88.1x514.2
무게	15.0kg(33.0파운드)
선적 무게	17.2kg(37.8파운드)

정격 조건의 증폭기; 별도로 지정하지 않는 한 모든 채널 구동, 4Ω 로드, 아날로그 입력, 32dB 게인, 48kHz 샘플링 속도.
1 최대 테스트 신호. IHFA-202(동적 헤드룸, 버스트 1kHz/20ms 켜짐/480ms 꺼짐/낮은 레벨 -20dB)에 따른 출력 전력.

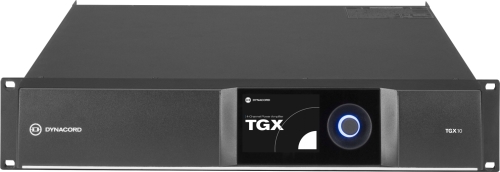

TGX10

DSP 파워 앰프 4 x 2500w, 라이브
